HNE系列板鏈斗式提升機，適用與粉狀到大塊狀等各種物料的垂直提升，它采用流入式喂料替代傳統斗式提升機的掏取式喂料，是傳統斗式提升機的替換產品。

使用行業



HNE型板鏈斗式提升機為板鏈?zhǔn)健⒅亓φT導卸料的提升設備。適用于垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。

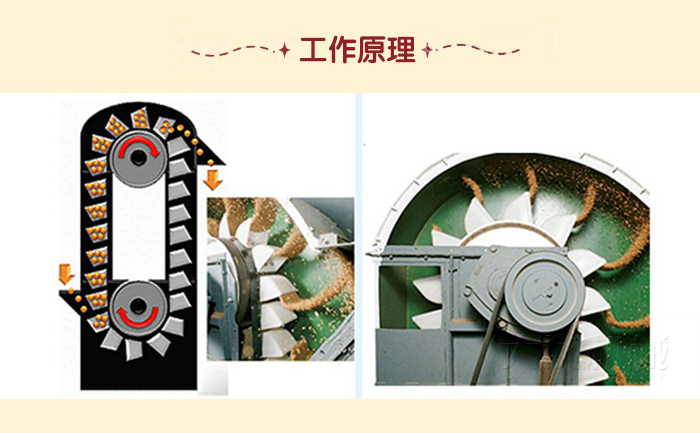

斗式提升機工作原理

該系列板鏈斗式提升機系流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。本系列提升機規格多(HNE15~HNE800共11種)提升量廣；且生產能高，能耗較低，該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。

斗式提升機產品特點

1，使用成本低，由于和維修少，使用成本低。

2，運行可靠，先進的設計原理，保證整機運行的可靠性，密封性好。環境污染少。

3，輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。



4，結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

5，操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。

斗式提升機主要結構

斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

   運行部件---由料斗和專用板式鏈條組成,HNE30以及下采用單排鏈,HNE50--HWNE800采用雙排鏈。

   驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。

   上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

   中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

   下部裝置---安裝有自動張緊裝置。

采取普檢和破斷拉伸實驗檢測手段，充分保證技術要求。

頭部鏈輪：

1、結構：由輪轂和分體齒圈組成。

2、材質：輪轂ZG45；齒圈20CrMo鍛鋼；高強度鉸直栓。

3、技術數據：分低速12個齒，高速24個齒兩種。

4、加工方法：線切割同步整體加工；安裝后分割。

5、熱處理方法：輪轂調質HB217-255；齒圈表面淬火硬度HRC55-60

尾部鏈輪

1、材質：ZG35Mn。

2、技術數據：光輪無齒精車。

3、熱處理：中頻淬火HRC55-60。

4、尾輪光齒能有效的防止頭尾不同步引起的跳齒和磨損現象。

斗式提升機主要工作部件特點:

1、上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

2、中間節：部分中間節裝有軌道（雙排節）以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

3、下部裝置：安裝有張緊裝置， HNE15~HNE50采用彈簧張緊，HNE100~HNE800采用重錘箱張緊。

4、上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。

5、板鏈：鏈板采用 45 # HRC36~42 。

a、采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長；

b 、采用較低的鏈速度(o．5米/秒)；

c、 采用大容量的料斗和較小的斗距，驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。
